Präzisionsfertigung für die Industrie


Das Ceramic Injection Molding (CIM) oder Keramikspritzguss ist ein hochmodernes Fertigungsverfahren, das in der verarbeitenden Industrie einen immer größeren Stellenwert einnimmt. Mit diesem innovativen Verfahren können komplexe Keramikteile mit höchster Präzision und herausragenden mechanischen Eigenschaften hergestellt werden.

Ceramic injetion molding

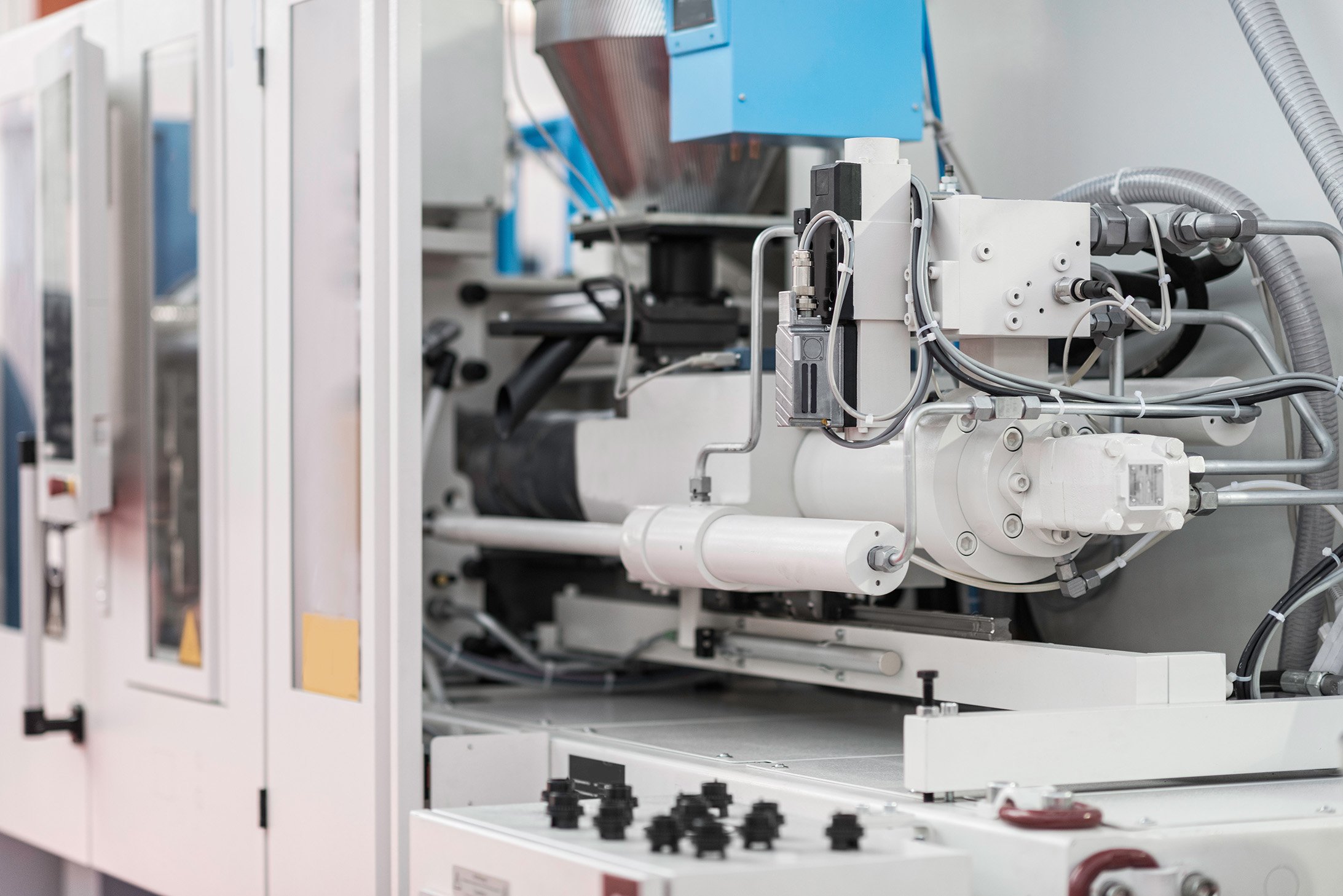

Ceramic injetion molding (auch moulding), auch als keramisches Spritzgießen bekannt, ist ein Verfahren, bei dem hochpräzise Keramikteile hergestellt werden. Dabei wird ein keramisches Pulver in eine Spritzgießmaschine eingebracht und unter hohem Druck in eine Form gespritzt. Durch den Einsatz von Bindemitteln und speziellen Formgebungsprozessen entsteht ein grünes, noch nicht gesintertes Teil (Grünteil, Grünling), das anschließend einem Sinterprozess unterzogen wird, um die endgültige keramische Dichte zu erreichen.

Die Vorteile des Ceramic injection molding

CIM bietet eine Reihe von Vorteilen gegenüber anderen Fertigungstechnologien. Dazu gehören:

Präzision: Dank des spritzgegossenen Verfahrens können hochpräzise und komplexe Formen hergestellt werden, die in anderen Verfahren schwer realisierbar sind.

Materialvielfalt: Der Ceramic Injection molding ermöglicht die Verarbeitung einer Vielzahl von keramischen Materialien, darunter Oxide, Nitride, Karbide und mehr.

Kostenersparnis: Obwohl die anfänglichen Investitionskosten hoch sein können, ermöglicht der Keramikspritzguss eine effiziente Massenproduktion, wodurch die Stückkosten reduziert werden.

Hervorragende Eigenschaften: Die gefertigten Keramikteile weisen herausragende Eigenschaften wie hohe Härte, Verschleißfestigkeit, Temperaturbeständigkeit und chemische Beständigkeit auf.

Designfreiheit: Das Verfahren eröffnet vielfältige Gestaltungsmöglichkeiten, was besonders für innovative Produkte von Vorteil ist.

Ceramic_injection_moulding



Ceramic injection molding - Herstellung

Der Keramikspritzgussprozess wird in mehrere Schritte unterteilt:

Formherstellung: Zunächst wird eine Spritzgussform aus hochpräzisen Materialien wie Stahl oder Aluminium hergestellt. Diese Form bestimmt die endgültige Form des keramischen Teils.

Pulvermischung: Das keramische Pulver wird mit Bindemitteln und ggf. anderen Zusätzen gemischt, um eine homogene Masse zu erhalten, die für den Spritzgussprozess geeignet ist.

Spritzgießen: Die vorbereitete Pulvermischung wird in die Spritzgießmaschine eingebracht und unter hohem Druck in die Form gespritzt.

Grünteil-Entbinderung: Nach dem Spritzgießen wird das grüne Teil (Grünling) in einem Ofen von den Bindemitteln befreit. Dieser Schritt ist entscheidend, da er die spätere Sinterung ermöglicht.

Sintern: Das entbundene Teil wird in einem Sinterofen bei hoher Temperatur gesintert, wodurch die endgültige keramische Dichte erreicht wird.

Nachbearbeitung: Nach dem Sintern können weitere Bearbeitungsschritte wie Schleifen, Polieren oder Beschichten erfolgen, um die gewünschten Toleranzen und Oberflächeneigenschaften zu erreichen.

Anwendungen des Keramikspritzgusses

Der Keramikspritzguss findet in einer Vielzahl von Branchen Anwendung:

Elektronikindustrie: Herstellung von Isolatoren, Sensoren, Schaltern und anderen elektronischen Bauteilen.

Medizintechnik: Fertigung von Implantaten, Prothesen, Dentalteilen und anderen medizinischen Geräten.

Luft- und Raumfahrt: Produktion von hitzebeständigen und verschleißfesten Komponenten für Triebwerke und Raumfahrzeuge.

Energieerzeugung: Herstellung von hitzebeständigen Komponenten für Gasturbinen und Hochtemperaturanwendungen.

Die ceramic injection moulding ist ein leistungsstarkes Fertigungsverfahren, das hochwertige keramische Teile mit hoher Präzision und herausragenden Eigenschaften herstellt. Die vielfältigen Anwendungsbereiche und die besonderen Vorteile machen diese Technologie zu einer attraktiven Option für verschiedene Industriezweige.
