DIMENSIONICS DENSITY

Dichtebestimmung direkt in der Fertigung



Beratung vereinbaren

Schnelle, kosteneffiziente und ultrapräzise Dichtebestimmung


Die Dichteplattform „Dimensionics Density“ ist ein messtechnisches System, das für die schnelle und hochgenaue Dichtebestimmung von Bauteilen entwickelt wurde
und eine besondere Bedeutung bei der Analyse von ungesinterten Presslingen hat.

Präzision trifft Innovation

Die Dichtebestimmung erfolgt mit einer Genauigkeit von bis zu 0,001 g/cm³. Erreicht wird dies durch die Kombination des bewährten archimedischen Prinzips mit modernster Automatisierungstechnik und laborüblichen Präzisionswaagen.

Der Messvorgang erfolgt vollautomatisch, nachdem die Proben in die universellen Bauteilträger eingelegt worden sind. Das System sammelt während des Messvorgangs sämtliche Umgebungsfaktoren, die für die Dichtebestimmung berücksichtigt werden müssen. Dadurch können Genauigkeiten bei der Dichtebestimmung erreicht werden, die in einer industriellen Produktionsumgebung in der Regel nicht realisierbar sind.

Die Dichte des Prüfobjekts wird durch Wägung in zwei verschiedenen Medien bestimmt. Die erste Messung erfolgt in der Regel an der Luft, die zweite Messung in einem definierten flüssigen Medium mit bekannter Dichte.

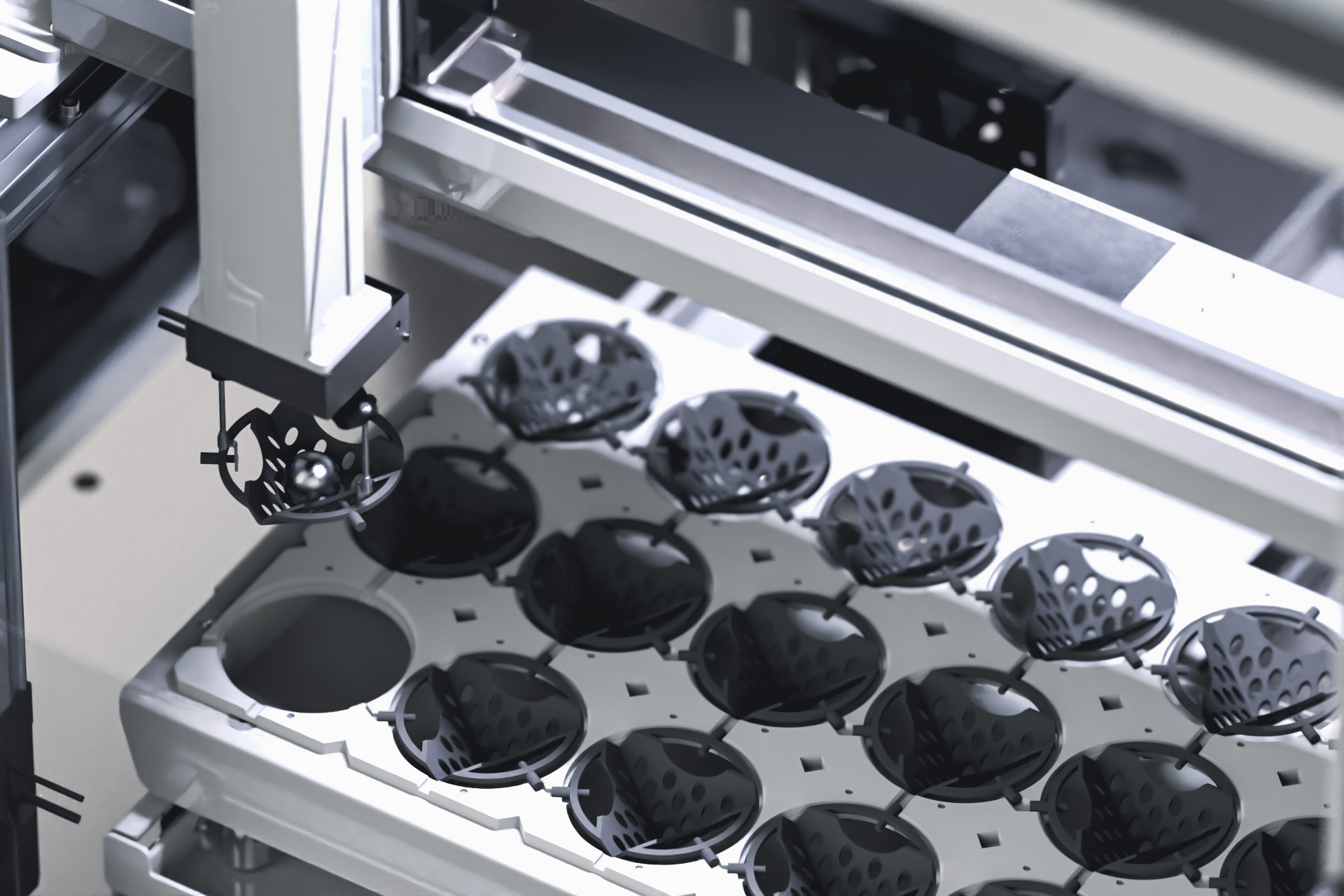

pm6

WIR MACHEN DICHTE MESSBAR



Ungesinterte Bauteile - kein Problem



Entscheidend für die Genauigkeit des Ergebnisses ist die Positionierung auf der Waage. Abweichungen vom Massenschwerpunkt und daraus resultierende außermittige Messungen des Bauteils führen zu starken Abweichungen.

Um diesem Problem entgegenzuwirken und die Wiederholbarkeit der Messungen zu gewährleisten, bietet Dimensionics Density für jeden Bauteiltyp speziell entwickelte Einsätze für die universellen Bauteilträger an. Diese sind an das zu prüfende Werkstück angepasst und können ohne großen Aufwand manuell integriert werden.

Mit einer Zykluszeit von weniger als 2 Minuten pro Bauteil und der Möglichkeit, standardmäßig bis zu 18 Bauteile gleichzeitig in einem Prüfvorgang zu prüfen, bietet die Dichteplattform dem Anwender die Möglichkeit, Fertigungsprozesse zu optimieren und effizienter zu gestalten.

Die Automation des Prozesses ermöglicht es zudem, die Dichten von Bauteilen zu untersuchen, die durch händische Verfahren keine wiederholgenauen Ergebnisse aufweisen. So können beispielsweise ungesinterte Presslinge präzise hinsichtlich ihrer Dichte untersucht werden.

Messmaschine  2.41

Die Vorteile des Systems für Ihre Fertigung

Unsere Dichteplattform Dimensionics Density  bietet zahlreiche Vorteile für die Anwendung in der pulvermetallurgischen Fertigung und ermöglicht dem Anwender
seine Fertigungsprozesse sicher und effektiv zu gestalten.

Präzise & rückführbare Messergebnisse

Wiederholgenaue und rückführbare Gründichte (bis zu 0,001 g/cm³)

Kurze Taktzeit

Reduzierung von Maschinenstillstandzeiten durch eine Dichtebestimmung in unter 2 Minuten

Einsatz in der Fertigung

Die Dichteplattform ist für den Einsatz unmittelbar in Fertigungsumgebung ausgelegt

Automationsmöglichkeiten

Die Density lässt sich in bestehende Prozesse integrieren und durch zahlreiche Erweiterungen anpassen

Prozessparametrierung

Durch die Einbindung in der Fertigung können Sie Ihre Prozesse direkt und unmittelbar parametrieren

Support

Dimensionics Density unterstützt Sie von der ersten Idee, über die Auslegung bis zur Inbetriebnahme vor Ort. Doch auch doch unterstützen wir Sie als Partner.
